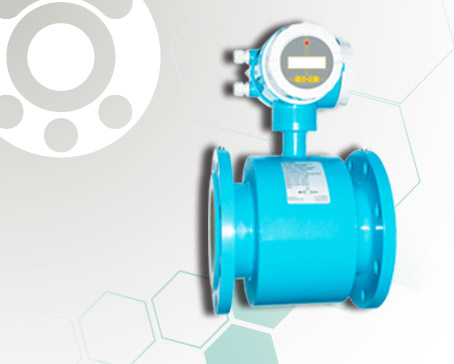

DI.MPO 01

MEDIDORES DE CAUDAL DE INDUCCIÓN MAGNÉTICA

EL CAMPO DE EXCITACIÓN MAGNÉTICA ES DEL TIPO CON ONDA RECTANGULAR DE BAJA FRECUENCIA. DE ESTE MODO SE INCREMENTA LA ESTABILIDAD DE LA MEDIDA DE CAUDAL Y SE OBTIENE UN BAJO CONSUMO ELÉCTRICO
Dotado de un rápido MICROPROCESADOR DE 16 BITS DE ELEVADA PRECISIÓN
FUNCIÓN DE MEDIDA EN AMBAS DIRECCIONES se puede visualizar el caudal en dirección directa y en dirección inversa
3 TOTALIZADORES INTERNOS son capaces de visualizar los volúmenes en dirección directa, inversa y su diferencia
El transmisor multifunción está dotado de FUNCIÓN DE AUTOPRUEBA Y DE AUTODIAGNÓSTICO
Las programaciones de los parámetros y los valores de los totalizadores se conservan en MEMORIA EEMPROM al apagar el instrumento
TENSIÓN AISLAMIENTO DE 500 V

CARACTERÍSTICAS TÉCNICAS

CONDICIONES AMBIENTALES
  • -25°C ÷ +55°C temperatura ambiente
  • 5% ÷ 100% humedad relativa
  • 86 ÷ 106 bar presiones ambiente
CONDICIONES DE FUNCIONAMIENTO
  • conductividad fluido >5μS/cm
  • presiones
    • 4,0 Mpa (DN15÷DN150)
    • 1,6 Mpa (DN100÷DN450)
    • 1,0 Mpa (DN200÷DN1.000)
    • 0,6 Mpa (DN1.200÷DN1.600)
  • temperatura
    • Remote Vers. <80°C (revestimiento de goma)
    • <150°C (180°C max PTFE)
    • Compact Vers. <70°C
ALIMENTACIÓN 85 ÷ 265 VAC, 24 VAC / consumo <20W
DN TUBO DN15 ÷ DN1.600
RANGO VELOCIDAD 0m/s ÷ 10m/s
MATERIAL TUBO SS 321
MATERIAL ELECTRODOS SS 316 TI, Hastelloy B, Hastelloy C, Titanium, Tantalum
MATERIAL BRIDAS UNI 2223 in Carbon Steel, SS316
PROTECCIÓN Remote Vers. IP67/IP68 (optional) - Compact Vers. IP67
PRECISIÓN ±0,5% de valor medido en el rango de velocidad (opcional ±0,2%, ±0,3%)
REPETIBILIDAD 0,17% de valor medido en el rango de velocidad 0,5÷10 m/s para precisión ±0,5%
SALIDA EN CORRIENTE 4÷20 mA (0÷10 mV opcional) resistencia de carga 0÷1,5 Kohm x 0÷10 mV, 0÷750 Kohm x 4÷20 mA error ±10μA valor medido
SALIDA EN FRECUENCIA O IMPULSO frecuencia programable 1÷5.000 Hz para las dos direcciones de medida impulso hasta 15.000 imp./min para ambas direcciones de medida duración de impulso hasta 25 ms
SALIDAS ALARMAS 2 en la salida del transistor en configuración open collector con aislamiento galvánico
SALIDA SERIAL (opcional) RS485 optoaislada
DAMPING 2÷100s (90%) velocidad adecuación medida instantánea
CUT-OFF DE CAUDAL regulable 0,0÷9,9 % de la cantidad máxima por debajo del valor programado la visualización del flujo instantáneo y los output son forzados a cero
